Tiêu chuẩn thiết kế IEC

By Công ty TNHH Theta Engineering 0 comment

Bộ tiêu chuẩn điện kỹ thuật (chuẩn hoá quốc tế IEC) bao gồm trên 6500 tiêu chuẩn về thiết kế, lắp đặt hệ thống điện.

Uỷ ban Kỹ thuật Điện Quốc tế hay IEC (viết tắt của tiếng Anh: International Electrotechnical Commission) được thành lập năm 1906. Mục tiêu của IEC là thúc đẩy sự hợp tác quốc tế về tiêu chuẩn hoá trong lĩnh vực điện - điện tử và các vấn đề có liên quan như: chứng nhận sự phù hợp tiêu chuẩn điện và hỗ trợ cho thông hiểu quốc tế.

IEC có mối quan hệ hợp tác chặt chẽ với nhiều tổ chức tiêu chuẩn hoá và chuyên môn quốc tế như: ISO, Liên đoàn Viễn thông quốc tế - ITU; Ban Tiêu chuẩn hoá Kỹ thuật điện châu Âu - CENELEC. Đặc biệt, giữa IEC và ISO đã thiết lập một thoả thuận về phạm vi hoạt động của mỗi tổ chức. Theo thoả thuận này, phạm vi hoạt động của IEC bao gồm tiêu chuẩn hoá trong lĩnh vực điện - điện tử. ISO và IEC đã phối hợp thành lập một ban kỹ thuật hỗn hợp về công nghệ thông tin được đặt trong cơ cấu các cơ quan kỹ thuật của ISO (ISO/IEC/JTC1).

Trụ sở ban đầu của tổ chức này đóng ở Luân Đôn, nay chuyển trụ sở sang đóng tại Genève từ năm 1948.

Bộ tiêu chuẩn điện kỹ thuật (chuẩn hoá quốc tế IEC) bao gồm trên 6500 tiêu chuẩn về thiết kế, lắp đặt hệ thống điện.

Những tiêu chuẩn của IEC được sắp xếp theo dãy số từ 60000 đến 79999. Ví dụ IEC 60432.

Bộ tiêu chuẩn cũ của IEC đưa ra trước năm 1997 được đánh số lại bằng cách cộng số cũ với 60000. Ví dụ tiêu chuẩn cũ số IEC 237 đặt lại là IEC 60237.

Các tiêu chuẩn

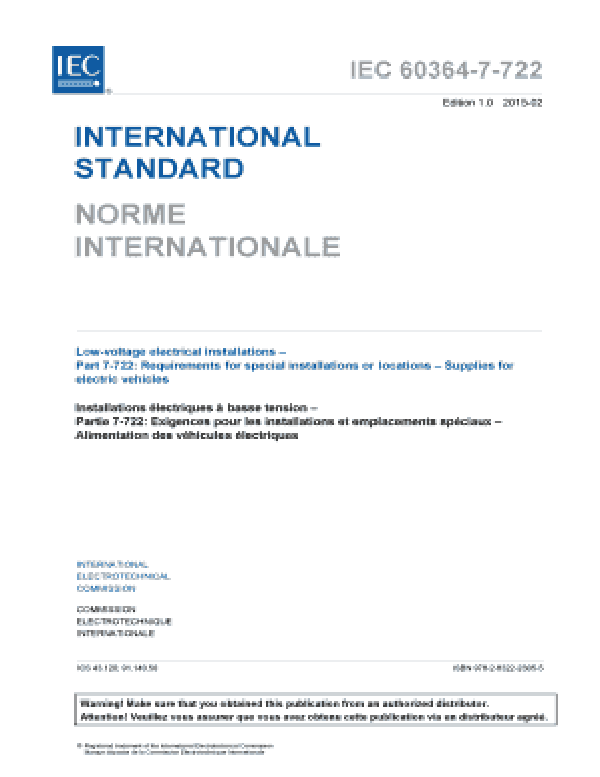

IEC-60364-7-7-22

  1. IEC-38 Các tiêu chuẩn về điện áp cực đại
  2. IEC-56 Máy cắt xoay chiều điện áp cao
  3. IEC-76-2 Máy biến áp lực - Phần 2 Sự tăng nhiệt
  4. IEC-76-3 Máy biến áp lực - Phần 3 Kiểm tra mức cách điện và điện môi
  5. IEC-129 Dao cách ly xoay chiều, dao tiếp đất
  6. IEC-146 Các yêu cầu chung và các bộ biến đổi công suất
  7. IEC-146-4 Các yêu cầu chung và các bộ biến đổi công suất. Phần 4 Các phương pháp xác định đặc tính và các yêu cầu kiểm tra cho việc cung cấp điện liên tục.
  8. IEC-265-1 Dao cách ly cao áp - Phần 1 Các dao cao áp có điện áp định mức 1kV <= U(định mức) <= 52kV
  9. IEC-269-1 Cầu chì hạ áp - Phần 1 Các yêu cầu chung
  10. IEC-269-3 Cầu chì hạ áp - Phần 3 Các yêu cầu phụ đối với các cầu chì dành cho những người không có kiến thức về điện sử dụng (chủ yếu là cầu chì dân dụng và các ứng dụng tương tự)
  11. IEC-282-1 Cầu chì trung áp - Phần 1 Cầu chì giới hạng dòng
  12. IEC-287-1 Tính toán dòng làm việc liên tục định mức của cáp (hệ số tải 100%)
  13. IEC-298 Tự đóng cắt hợp bộ xoay chiều có vỏ bọc bằng kim loại và bộ phận điều khiển với 1kV <= U(định mức) <= 52kV
  14. IEC-364 Mạng điện của các tòa nhà
  15. IEC-364-3 Mạng điện của các tòa nhà - Phần 3 Đánh giá về các đặc tính chung
  16. IEC-364-4-41 Mạng điện tòa nhà - Phần 4 Bảo vệ an toàn - Mục 41 Bảo vệ chống điện giật
  17. IEC-364-4-42 Mạng điện tòa nhà - Phần 4 Bảo vệ an toàn - Mục 42 Bảo vệ chống sự cố điện giật
  18. IEC-364-4-43 Mạng điện tòa nhà - Phần 4 Bảo vệ an toàn - Mục 43 Bảo vệ chống quá dòng
  19. IEC-364-4-47 Mạng điện tòa nhà - Phần 4 Bảo vệ an toàn - Mục 47 Các biện pháp bảo vệ chống điện giật
  20. IEC-364-5-51 Mạng điện tòa nhà - Phần 5 Lựa chọn và lắp ráp các thiết bị - Mục 51 Các quy tắc chung
  21. IEC-364-5-52 Mạng điện tòa nhà - Phần 5 Lựa chọn và lắp ráp các thiết bị - Mục 52 Hệ thống đi dây
  22. IEC-364-5-53 Mạng điện tòa nhà - Phần 5 Lựa chọn và lắp ráp các thiết bị - Mục 53 Thiết bị đóng cắt và các bộ phận điều khiển
  23. IEC-364-6 Mạng điện tòa nhà - Phần 6 Kiểm tra
  24. IEC-364-7-701 Mạng điện tòa nhà - Phần 7 Các yêu cầu đối với các mạng hoặc vị trí đặc biệt - Mục 701 Mạng điện trong phòng tắm
  25. IEC-364-7-706 Mạng điện tòa nhà - Phần 7 Các yêu cầu đối với các mạng hoặc vị trí đặc biệt - Mục 706 Các vị trí hạn chế dẫn điện
  26. IEC-364-7-710 Mạng điện tòa nhà - Phần 7 Các yêu cầu đối với các mạng hoặc vị trí đặc biệt - Mục 710 Mạng điện trong khu triền lãm, phòng biểu diễn, hội chợ giải trí, v.v...
  27. IEC-420 Phối hợp cầu chì - Cầu dao điện xoay chiều trung thế
  28. IEC-439-1 Tủ đóng cắt hạ thế và các bộ điều khiển - Phần 1 Các thiết bị được thí nghiệm theo loại và thí nghiệm một phần
  29. IEC-439-2 Tủ đóng cắt hạ thế và các bộ điều khiển - Phần 2 Các yêu cầu riêng đối với hệ thống thanh dẫn đi trong máng (kiểu thanh dẫn)
  30. IEC-439-3 Tủ đóng cắt hạ thế và các bộ điều khiển - Phần 3 Các yêu cầu riệng đối với tủ đóng cắt hạ thế và các bộ phận điều khiển được lắp đặt nơi có những người không có kỹ năng về điện có thể thao tác với tủ phân phối.
  31. IEC-446 Nhận dạng dây dẫn theo màu hoặc số.
  32. IEC-479-1 Ảnh hưởng của dòng điện đối với người và vật nuôi. Phần 1 Các khía cạnh chung
  33. IEC-479-2 Ảnh hưởng của dòng điện đối với người và vật nuôi. Phần 2 Các khía cạnh đặc biệt.
  34. IEC-529 Các cấp độ bảo vệ do vỏ bọc (mã IP)
  35. IEC-644 Các đặc điệm kỹ thuật của các cầu chì kết nối trung thế dành cho các mạch có động cơ.
  36. IEC-664 Phối hợp cách điện đối với các thiết bị trong mạng hạ áp.
  37. IEC-694 Các tiêu chuẩn chung cho thiết bị đóng cắt cao thế và bộ điều khiển.
  38. IEC-724 Hướng dẫn về giới hạn phát nhiệt cho phép của cáp điện lực với điện áp định mức không quá 0,6/1,0kV
  39. IEC-742 Máy biến áp cách ly và máy biến áp cách ly an toàn. Các yêu cầu
  40. IEC-755 Các yêu cầu chung đối với thiết bị bảo vệ tác động dòng rò.
  41. IEC-787 Hướng dẫn áp dụng để chọn cầu chì kết nối phía trung thế đặt ở máy biến áp.
  42. IEC-831-1 Tụ bù mắc song song loại seft-healing (tự phục hồi) đặt ở mạng xoay chiều có điện áp định mức U(định mức) <= 660V - Phần 1 Tổng quan - Các đặc tính, thí nghiệm và định mức, các yêu cầu về an toàn - Hướng dẫn lắp đặt và vận hành.

Tại Việt Nam

Khi Việt Nam gia nhập WTO, Bộ Khoa học Công nghệ đã ban hành một số tiêu chuẩn TCVN chấp nhận IEC để chuyển dịch thành tiêu chuẩn Việt Nam (TCVN).

Các tiêu chuẩn điện kỹ thuật của Việt Nam hiện nay phù hợp với IEC có:

  • Hệ thống lắp đặt điện của các tòa nhà: TCVN 7447:2004 (IEC 60364-1:2001) (Fundamental principles - Definition - Asessment of general characteristics_Electrical íntallation of buildings)
  • Hệ thống lắp đặt điện của các tòa nhà - Bảo vệ an toàn - Bảo vệ chống quá dòng: TCVN 7447-4-43:2004 (IEC 60364-4-41:2001) (Electrical íntallation of buildings - Protection for safety - Protection against overcurrent)
  • Dây trần sợi tròn xoắn thành các lớp đồng tâm: TCVN 6483:1999 (tương ứng với IEC 61089 hoặc IEC 1089) (thay thế các tiêu chuẩn TCVN 5064:1994)
  • Phương pháp thử với vật liệu cách điện và vỏ bọc: TCVN 6614:2000 (tương ứng với IEC 60811 hoặc IEC 811)
